多速率Serdes IP方案

為客戶提供2.5-32Gbps多速率SERDES IP方案。該方案平滑地集成了多SERDES通路，具有同級產品中較優的性能、面積和功耗?？删幾g的PHY可以支持PCIe Gen 4.0/3.0/2.0/1.0, USB 3.1 / 3.0, XAUI, SATA Gen 3.0/2.0/1.0, CEI-11G-LR, 10GBase-KX4, JESD204B, SGMII/QSGMII, RAPID I/O, HSSTP （Trace Port），V-By-One, DisplayPort和HMC等主流的接口標準。

YouSerdes 子系統

• 單一SERDES設計，滿足廣泛的標準，協議和速度。

• 任何組合都可以，例如USB-3.1, PCIe Gen-4和SATA Gen-3在一個單一的Combo SERDES。

• 內部低抖動鎖相環支持各種標準時鐘要求-不需要額外的組件。

• 靈活的設計-基于Tile的設計，使客戶可以選擇任何數量的Tx和Rx通道。

• 一次性努力設計，集成，驗證和硅驗證。

• 節省芯片區域，因?yàn)橐蟮臉?biāo)準少的時候，不需要重復邏輯。

特點

• 金屬堆棧為1P9M，及以上

• 1.5字時鐘的恒定延遲

• 最大 35db 插入損耗支持

• 靈活的宏配置

• 單個 CMU 支持最大 x8

• 支持所有主要校準和自適應過程的自適應以實現穩健的性能

• 軟件控制并覆蓋所有支持的自適應過程

• 支持公共參考時鐘和無 SSC (SRNS) 的單獨參考時鐘

• 支持 SSC

• 單獨參考時鐘模式的最大 +/-300ppm 頻率偏移

• 用于 RX 性能和 TX 到 RX 環回性能的片上眼圖監視器

• 支持鏈路 EQ 訓練的 DIR 模式 (PIPE)

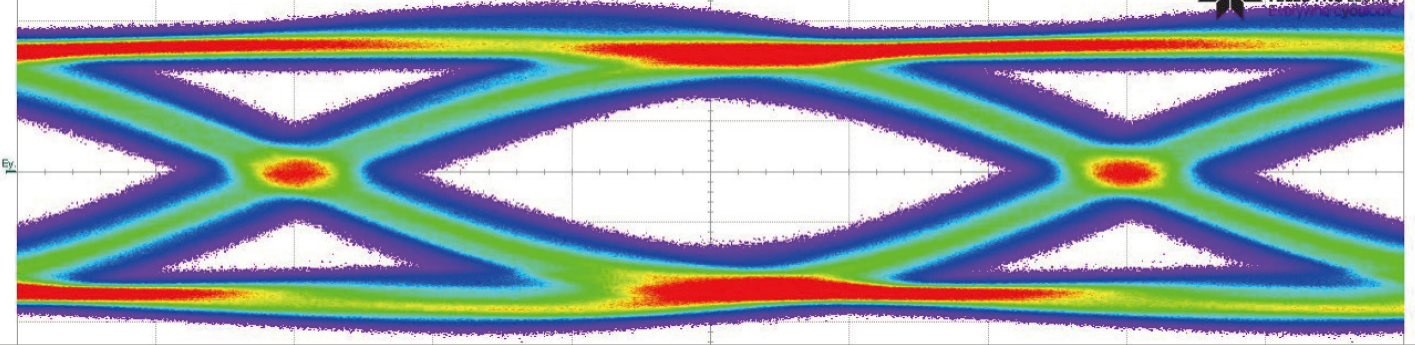

32 Gbps Eye Diagram
