YouDDR
高速接口解決方案
具有知識產權的YouDDR先進技術

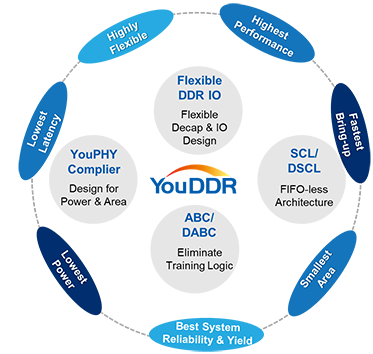

燦芯半導體提供的YouDDR技術是一個完整的子系統，它不僅包括DDR控制器（controller），物理層（PHY）和接口單元（I/O），而且包括特別開發的調試和測試軟件。該方案可支持LPDDR2、 DDR3、LPDDR3、DDR4和LPDDR4/4x等應用，支持從667Mbps 到4266Mbps的數據傳輸速率。YouDDR創造了一個無法超越的集高速率與低功耗性能于一體的DDR。其特有的動態自校準邏輯（DSCL）和動態自適應位校準技術(DABC)，可自動補償芯片級、封裝級、板級和存儲器級別的工藝/電壓/溫度（PVT）波動而產生的器件性能差異，以及實現傳輸字節間的斜交自動補償。YouDDR可以為客戶提供高性能、低功耗、較小面積和較快上市時間的DDR接口IP方案。

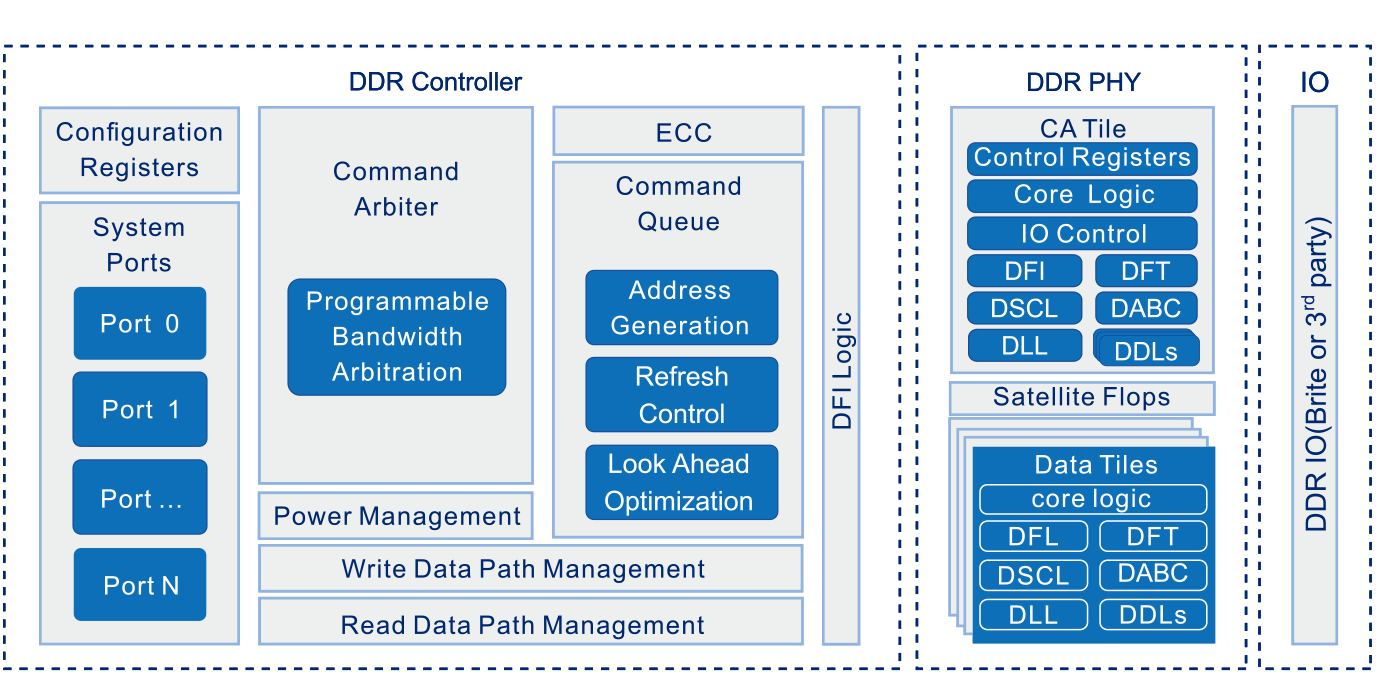

DDR子系統核心特征：
DDR控制器
符合DFI 4.0的 DDR控制器架構，具有高度靈活性且可定制
支持包含AXI, AHB 和FIFO-based等接口在內的可高達32種目標接口
用戶可定制的仲裁控制器(scheduler)
DDR PHY
支持多列DRAM變化補償
完整的DDR協議training
- CA training
- DQ read training
- DQ write training
- Write leveling
- Vref training
PHY與DFI 4.0 兼容，并可向下兼容DFI標準，以方便客戶與原有的早期DFI版本兼容集成
PHY包含動態自校準邏輯（DSCL）技術
- 可以根據由制造工藝引起的靜態變量和使用溫度、電壓和數據模式引起的動態變量，自動補償DDR接口時序
PHY包含動態自適應位校準（DABC）技術
- 自動補償每條lane中的各個位的差異
動態自校準邏輯可以提供最低可達0.5 – 1時鐘周期的PHY延時
動態自校準邏輯可通過硬件流程快速完成系統配置
ATC（自動跟蹤和補償）技術
- DLL 的 ATC
- 往返的 ATC
- Read-DQ-Eye 的 ATC
更高的長期系統穩定性
提供靈活的PHY布圖，以達到業界最小的PHY面積
PHY和可配置的IO可以harden到一起便于應用
Combo PHY可選項包括:
- DDR2/DDR3 PHY Combo
- LPDDR2/DDR3 PHY Combo
- LPDDR2/LPDDR3/DDR3 PHY Combo
- DDR3/DDR4 PHY Combo
- LPDDR34/DDR34 PHY Combo
- LPDDR34/DDR4 PHY Combo
- LPDDR34(x)/DDR4 PHY Combo
DDR I/O
高性能，低抖動DDR IO
低功耗/面積小
通過硅驗證
IP交付和設計支持
DDR控制器作為RTL交付，而PHY和IO作為加固宏指令交付，以適應目標芯片平面和面板。如有需求，燦芯半導體可以交付完全加固的DDR子系統（控制器，PHY以及IO）
PHY交付物
網表, SDF, LEF, LIB, Verilog，定時報告及技術文檔。
技術指導
燦芯為DDR IP提供完整的版圖和集成指南，并在流片前對DDR子系統實現進行了技術評估。
技術支持在硅驗證后也會繼續提供。

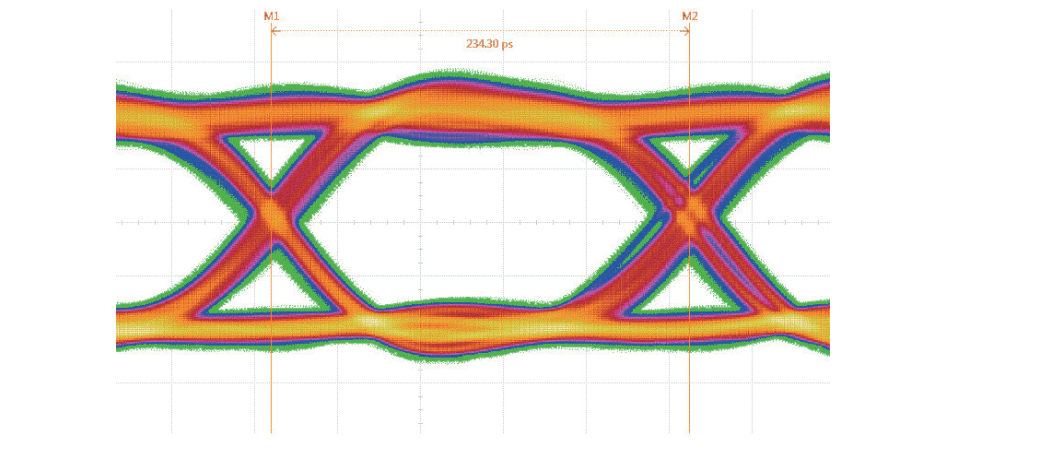

LPDDR4-4266 眼圖
